Подробности дела

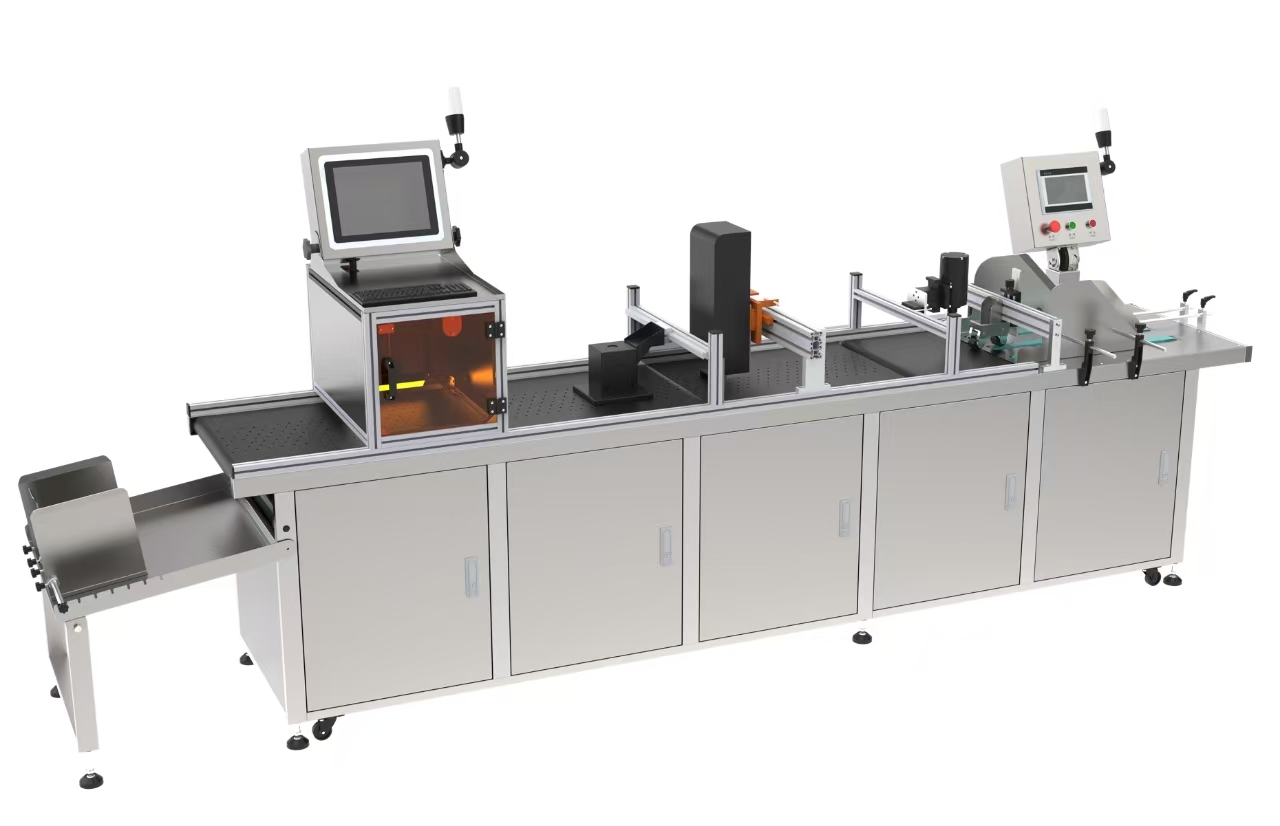

Система пейджинга + кодирования + инспекции мешков
Обзор системы пейджинга
- Разбивка на страницы: формирование одного листа сложенных изделий с помощью заголовков страниц и передача их на следующую рабочую станцию для кодирования, что позволяет сократить объем ручного труда, значительно повысить эффективность производства и точность кодирования.
- Обнаружение дубликатов: В связи с физическими характеристиками продукта существует вероятность наложения (дубликата) во время процесса разделения при прохождении через рабочую станцию устройства повторной проверки. В этом случае срабатывает сигнализация, останавливающая машину. Для идентификации кодировки требуется визуальный осмотр, а также проверка распределения веса. При полном дублировании кодировка будет напечатана только на первом материале сверху, а визуальный осмотр не позволит обнаружить продукт снизу, что приведет к пропуску распыления и печати.
- Остановка при нехватке материала: установите значение в секундах в соответствии с нашими рабочими привычками. Головка подкачки автоматически останавливается при отсутствии материала, предотвращая износ резиновой прижимной пластины и зубчатого ремня подкачки. Также можно нажать красную кнопку остановки или кнопку запуска/остановки подкачки на экране при сборе продукции в задней части, что также поможет предотвратить износ уязвимых деталей.
- Подсчёт: задайте числовое значение в соответствии с требуемым пользователем количеством. Накопление количества продуктов до заданного значения с помощью электронного датчика срабатывает сигнализация отключения. Накопленное количество относится к общему накопленному количеству и может быть сброшено нажатием кнопки «Сброс накопления» на экране.
- Идентификация: может быть сопоставлена с мелкосимвольными кодировочными машинами, лазерными машинами, этикетировочными машинами UV PIJ. Для оборудования с высоким разрешением и другого идентификационного оборудования мы сделаем соответствующий выбор на основе информации о печати пользователя, измерителя скорости, высоты печати, плоскостности продукта и других потребностей. Например, цвет поверхности конвейерной ленты, синяя поверхность конвейерной ленты подходит для сопоставления с лазерной машиной, темно-зеленая поверхность конвейерной ленты подходит для сопоставления с струйной машиной, лазерная машина должна быть оснащена лазерным прижимным колесом, мелкосимвольный струйный принтер должен быть оснащен кронштейном цифрового дисплея для фиксированной регулировки печатающей головки, принтер с высоким разрешением должен быть оснащен кронштейном портала из алюминиевого профиля, а для продуктов с относительно высокой плоскостностью мы добавим две короткие круглые прижимные полосы на заднем конце поверхности конвейерной ленты для большей точности.

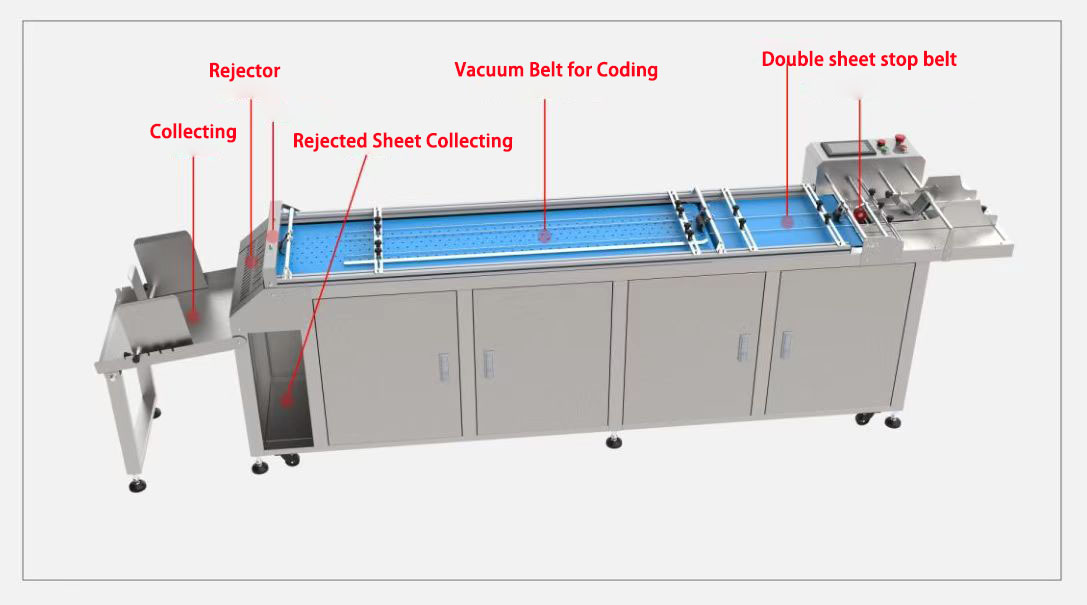

Удаление квазипереворачивающейся доски
- Метод удаления: удаление перекидной доски, определяемое разнообразием пользователей, может точно удалить любую форму обнаруженной поперечной неровности с быстрым временем отклика.
- Сбор: Подающее колесо может свободно двигаться в соответствии с размером пронумерованных предметов и перемещается в стиле рыбьей чешуи, что в будущем обеспечит более аккуратную подачу (дополнительная функция)

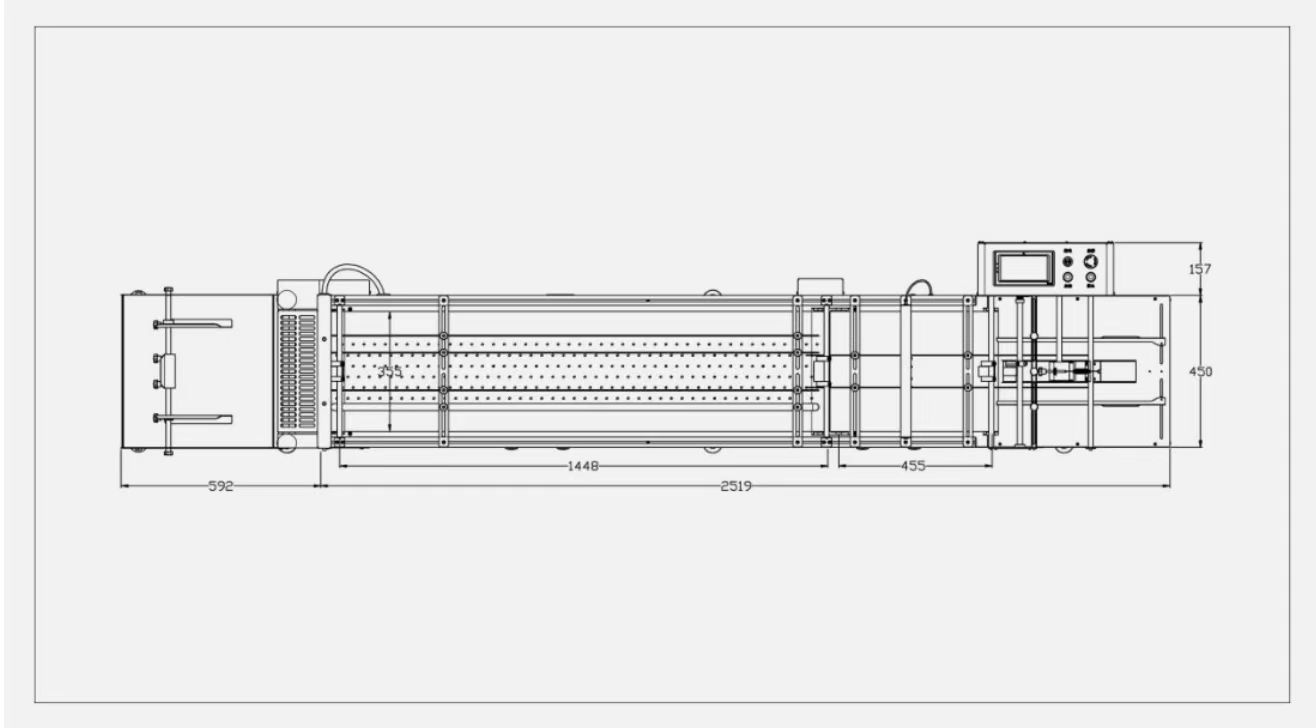

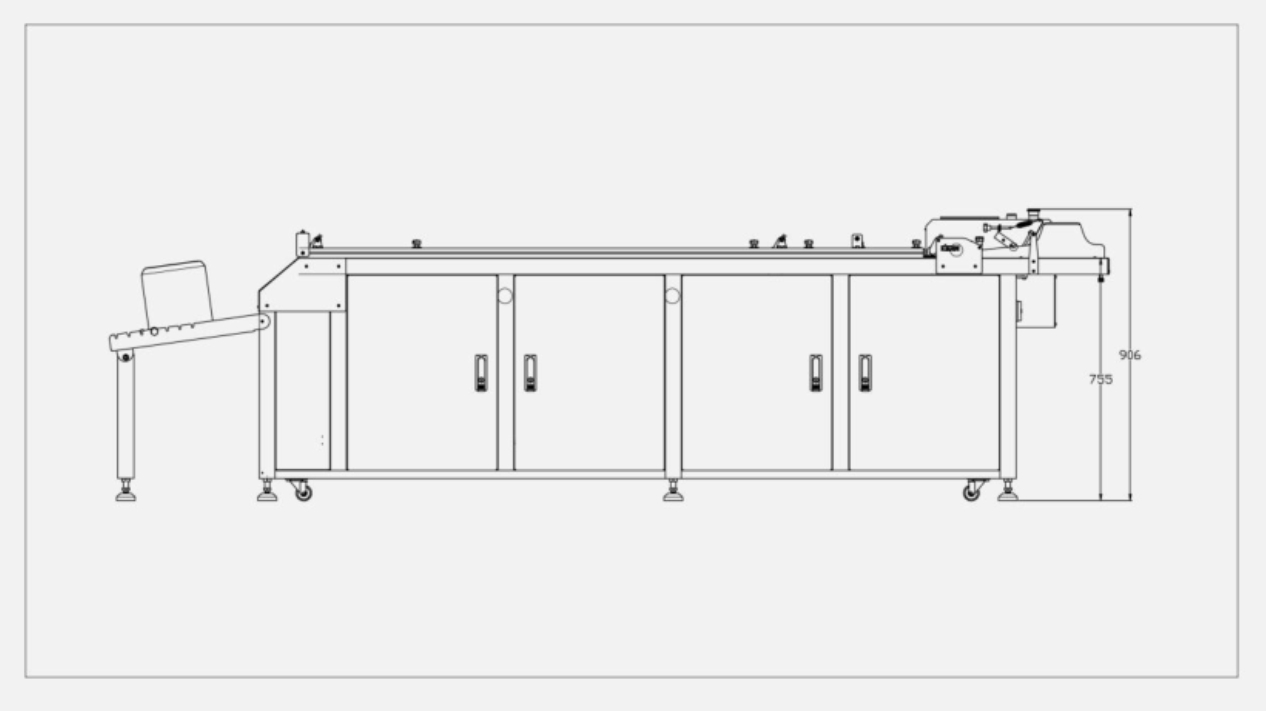

Описание параметров стандартного оборудования машины
- Раздел пейджинга
Напряжение питания всего станка: AC220V-50HZ
Проверьте страницу повторно. Мощность драйвера: 160 Вт.
Ширина страницы: 80–320 мм
Длина страницы: 50–360 мм
Скорость стабильности страницы: 40-100 м/мин
Метод регулирования скорости: регулирование скорости переменной частотой (Schneider)
- Секция обнаружения кода распыления
Двигатель конвейерной ленты: 200 Вт
Мощность привода подачи распылительного кода: 200 Вт
Эффективная ширина ленты струйного конвейера: 350 мм Материал: полиуретан
Эффективная длина конвейерной ленты струйного принтера: 1450 мм Материал: полиуретан
Эффективная длина адсорбционной поверхности струйной конвейерной ленты: 1250 мм
Метод регулирования скорости: регулирование скорости переменной частотой (Schneider)
Метод адсорбции: осевой вентилятор
Уплотнительный материал: Акрил, полупрозрачный, антибликовый
Материал стойки: нержавеющая сталь, алюминиевый профиль
- Удалить сегмент
Метод удаления: Дополнительное удаление с помощью переворачивания пластины/удаление продувкой воздухом (в зависимости от характеристик образца)
Режим привода: управление цилиндром (Yadeke) электромагнитным клапаном 24 В (SMC)
- Электрическая система управления
ПЛК: серия Xinjie XD3
Сенсорный экран: серия Kunlun Tongtai TPC, 7 дюймов, функция памяти параметров нескольких продуктов
Воздушный выключатель: Schneider
Источник постоянного тока: Mingwei
