Транспортировка металлических листов + Кодирование GS1 + Проверка + Отбраковка

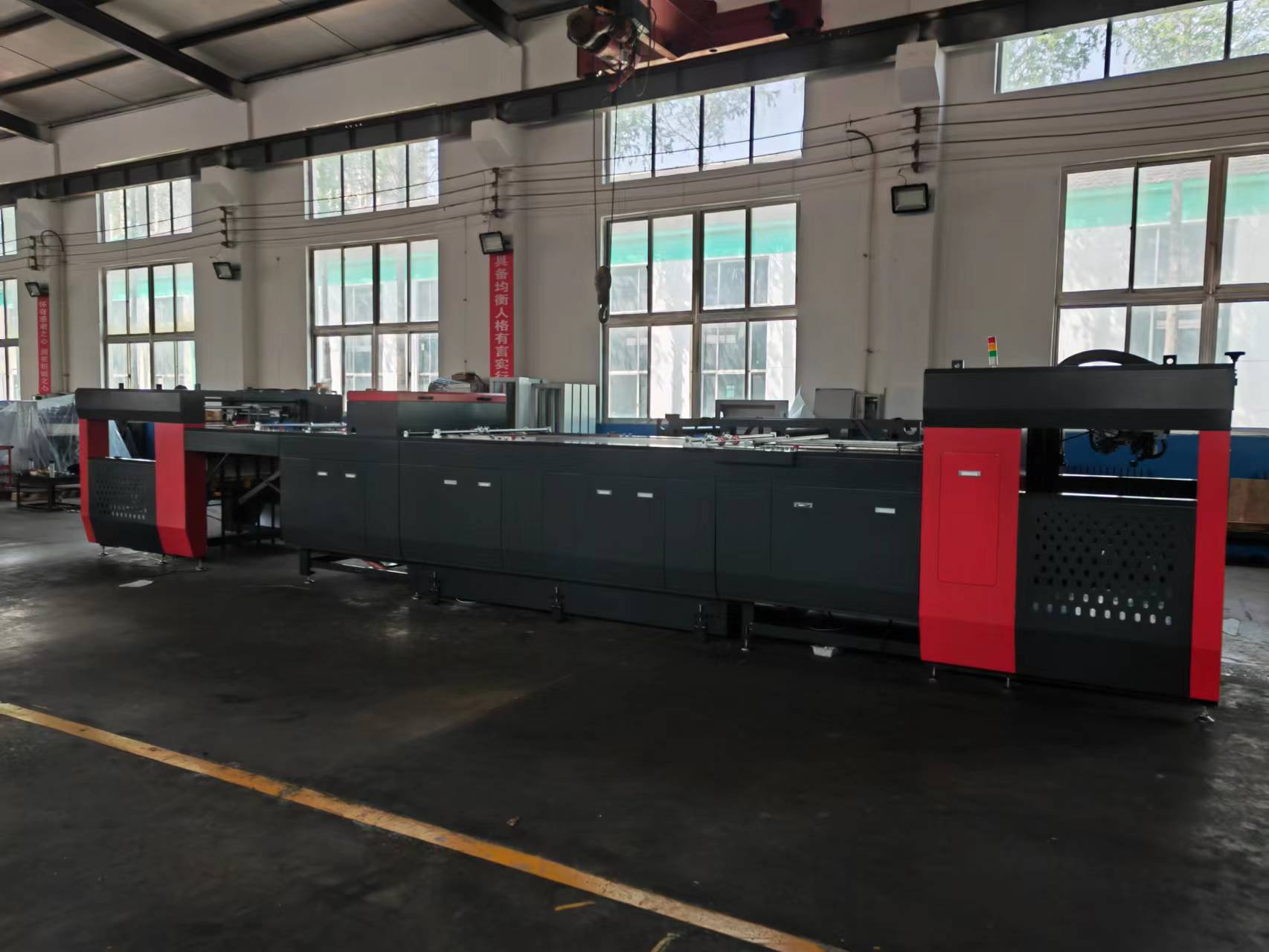

Система подачи листового металла-1100
Введение
Подающий рольганг, устройство подачи печатной формы, позиционирование (включая отбраковку двойных листов), платформа для струйной печати, система кодирования струйной печати (опционально или опционально система лазерного кодирования), светодиодное УФ-отверждение (опционально, в соответствии с типом чернил), система формирования изображений (опционально), стол отбраковки/выборки, приемная машина, приемная роликовая платформа и т. д.
Система широко используется в отраслях промышленности по производству упаковки из металлических пластин, таких как печать на металле, изготовление банок, крышек и т. д. Кодирование переменных данных и контроль печати, а также модульная конструкция позволяют расширить возможности применения.
Основные технические параметры
Максимальная скорость транспортировки листового металла 80 м/мин
Максимальная ширина листа металла 1150 (ширина) × 1020 мм
Минимальная ширина металлической пластины 680 (ширина) × 712 мм
Толщина металлической пластины 0,16-0,6 мм
Общая мощность платформы 31 кВт (без учета светодиодной УФ-лампы) Система УФ-отверждения светодиодов (опционально) По требованиям заказчика
Точность позиционирования Точность ширины ± 0,20 мм
Габариты (длина × ширина × высота) 1900 × 160 × 180 см
Рабочий процесс машины
Рольганг-питатель
ØØ Электрическая транспортировка штабеля материалов и быстрая регулировка центрирования
Ø Ø грузоподъемность 2,5т
Фидер
Ø Ø Профессиональный утюг для печати на бумаге
Ø Устройство обнаружения двойных листов
ты Выпрямительное устройство
Ø Ø Для позиционирования используются толкающий калибр со стороны цилиндра и односторонний упорный калибр, обеспечивающие высокую стабильность и точность позиционирования ± 0,2 мм.
Ø Ø Обе стороны регулируются маховиком, что позволяет быстро настроить спецификацию пластины.
ты Вакуумная платформа
Ø Ø Расширенная до 3,5 м платформа вакуумной адсорбции, возможность настройки большего количества модулей обработки (струйная печать переменных данных, лазерное кодирование, фотографическое обнаружение и т. д.)
Ø Ø Главный привод приводится в действие серводвигателем с высокой точностью.
Ø Плоский ремень отрицательного давления импортируется из Германии.
Ø Цельная стальная стеновая панель толщиной 40 мм, хорошая устойчивость
Ø Новая конструкция вакуумного шкафа выдвижного типа, простая в обслуживании
Ø Консольная платформа отрицательного давления, простая замена ремня, нет необходимости снимать вал.
Ø Быстрая и удобная регулировка натяжения ремня
Ø Запатентованная конструкция отрицательного давления, мощное и равномерное всасывание, обеспечивающее ровную работу листа материала.
ты 2м кодирование платформа
Ø Установить светодиодное УФ-отверждающее устройство;
ØØ Стальная рамная конструкция, широкий ремень, вакуумная адсорбция; Установлен светодиодный УФ-отверждающий блок.
ØØ Пространство обнаружения и проверки может быть расширено.
ты Двойное устройство отбраковки
Ø Оснащен устройством для выброса отходов, отходы автоматически удаляются (требуется фотодетектор)
Ø Другой используется как платформа для отбора проб.
ты Приемный блок
Ø Ø Главный привод приводится в действие серводвигателем Siemens.
Ø Ø Адсорбирует и принимает материал на поверхность, предотвращая повреждение листа материала.
Ø Ø Когда материал достигает определенной высоты, автоматически подается сигнал тревоги, и вся линия машины останавливается.
uПриемный рольганг
Ø Ø Электрическое получение без ручного толкания и вытягивания.
